京瓷4125开机报错误故障代码jam0501维修教程

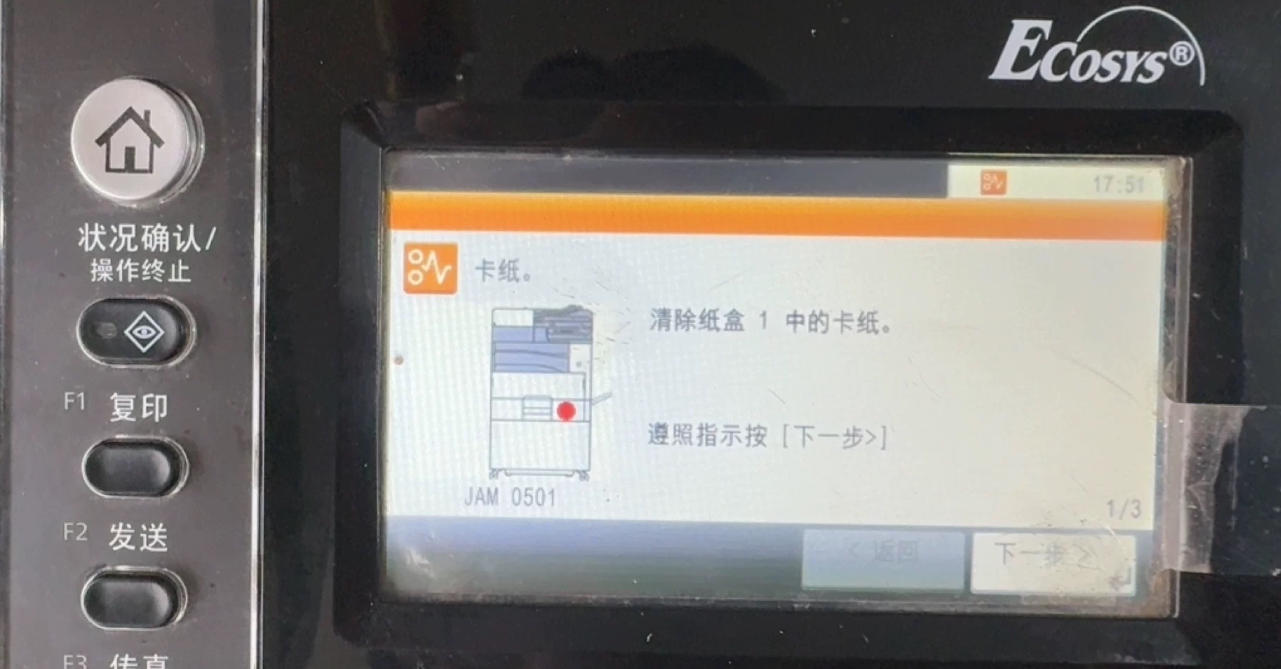

时间：2026/3/28 阅读：89次 【返回】JAM0501 是京瓷 4125（ECOSYS M4125idn）的纸盒 1 进纸失败 / 卡纸故障：纸张从纸盒 1 出来后，未按时到达对位传感器，机器判定卡纸。
一、故障定位（先看这里）
代码含义：纸盒 1 供纸超时 / 未到对位传感器
故障点：纸盒 1 搓纸组件、进纸轮、离合器、传感器、纸张 / 纸路
典型现象：开机 / 打印即报 JAM0501，纸刚出纸盒 1 就停，或完全不出纸
二、快速自检（按顺序做，90% 可解决）
1. 先清纸 + 重装纸（最常见）
拉出纸盒 1，取出所有纸，检查有无碎纸、异物，把纸充分抖散、理平，去掉卷曲 / 折角，翻面 / 调头再装，调整纸盒导纸板，紧贴纸张，不留间隙，只装50–100 张测试，不要过满，推回纸盒，重启机器，打印测试页
2. 清洁 / 检查搓纸轮（第二常见）
打开机器前盖 / 侧盖，找到纸盒 1 上方的搓纸轮 / 进纸轮，用无水酒精 + 无尘布擦拭轮面，去除纸粉、油污，看轮面：光滑无纹路 = 磨损严重，需更换，检查分离垫 / 分页器，同样清洁，磨损则换
3. 检查进纸离合器与传感器
听开机 / 打印时：纸盒 1 有无 “咔哒” 吸合声，无声：离合器不吸合（接线 / 线圈 / 驱动板问题），检查对位传感器（纸盒 1 出口处），用手拨动传感器杆，看是否灵活、无卡滞，清洁传感器表面与光电口，排除灰尘遮挡
4. 检查提升电机与纸盘
拉出纸盒，看纸盘是否能正常上升，开机时听：提升电机是否转动，检查纸盘有无变形、卡滞，导杆是否缺油
三、进阶维修（自检无效时）
1. 拆机清洁 / 更换搓纸组件
断电，拆前盖、侧盖，取下纸盒 1，拆下搓纸轮架 / 进纸组件，彻底清洁所有轮、轴、离合器、传感器，磨损严重：直接换整套搓纸组件（最根治）
2. 检查电路与驱动
重新插拔：进纸离合器、对位传感器、提升电机的线束，进入维修模式（10871087），执行：
U032：测试纸盒 1 供纸离合器
U033：测试对位传感器
仍异常：检查驱动板 / 引擎板（需专业检测）
四、维修流程总结（按优先级）
清纸 + 重装纸 → 2. 清洁搓纸轮 / 分离垫 → 3. 检查传感器 / 离合器 → 4. 更换搓纸组件 → 5. 电路 / 驱动板检修
五、常见原因与处理对照表
六、预防建议
每 3–6 个月清洁一次搓纸轮 / 分离垫
使用70–80g 标准复印纸，避免薄纸 / 厚纸 / 受潮纸
纸盒不要装太满，导纸板要贴紧纸张
温馨提醒：此文档仅供学习交流，不构成维修建议，机器故障建议找专业技术人员
京瓷打印机售后维修配件耗材服务中心：189-7532-2655（株洲本地周边上门检修）
服务区域：株洲芦淞区，天元区，石峰区，荷塘区，渌口区，20分钟快速响应
本文链接：https://dyj.0733.com.cn/dayinji/wenti-170-kyocera4125-jam0501.html
故障库和维修手册：【京瓷】【KYOCERA】
代码含义：纸盒 1 供纸超时 / 未到对位传感器
故障点：纸盒 1 搓纸组件、进纸轮、离合器、传感器、纸张 / 纸路
典型现象：开机 / 打印即报 JAM0501，纸刚出纸盒 1 就停，或完全不出纸
二、快速自检（按顺序做，90% 可解决）
1. 先清纸 + 重装纸（最常见）
拉出纸盒 1，取出所有纸，检查有无碎纸、异物，把纸充分抖散、理平，去掉卷曲 / 折角，翻面 / 调头再装，调整纸盒导纸板，紧贴纸张，不留间隙，只装50–100 张测试，不要过满，推回纸盒，重启机器，打印测试页
2. 清洁 / 检查搓纸轮（第二常见）
打开机器前盖 / 侧盖，找到纸盒 1 上方的搓纸轮 / 进纸轮，用无水酒精 + 无尘布擦拭轮面，去除纸粉、油污，看轮面：光滑无纹路 = 磨损严重，需更换，检查分离垫 / 分页器，同样清洁，磨损则换
3. 检查进纸离合器与传感器
听开机 / 打印时：纸盒 1 有无 “咔哒” 吸合声，无声：离合器不吸合（接线 / 线圈 / 驱动板问题），检查对位传感器（纸盒 1 出口处），用手拨动传感器杆，看是否灵活、无卡滞，清洁传感器表面与光电口，排除灰尘遮挡
4. 检查提升电机与纸盘
拉出纸盒，看纸盘是否能正常上升，开机时听：提升电机是否转动，检查纸盘有无变形、卡滞，导杆是否缺油
三、进阶维修（自检无效时）
1. 拆机清洁 / 更换搓纸组件
断电，拆前盖、侧盖，取下纸盒 1，拆下搓纸轮架 / 进纸组件，彻底清洁所有轮、轴、离合器、传感器，磨损严重：直接换整套搓纸组件（最根治）
2. 检查电路与驱动
重新插拔：进纸离合器、对位传感器、提升电机的线束，进入维修模式（10871087），执行：
U032：测试纸盒 1 供纸离合器
U033：测试对位传感器
仍异常：检查驱动板 / 引擎板（需专业检测）
四、维修流程总结（按优先级）
清纸 + 重装纸 → 2. 清洁搓纸轮 / 分离垫 → 3. 检查传感器 / 离合器 → 4. 更换搓纸组件 → 5. 电路 / 驱动板检修
五、常见原因与处理对照表
| 现象 | probable cause | 处理方法 |
|---|---|---|
| 纸刚出就卡 / 不出纸 | 搓纸轮脏 / 磨损 | 清洁 / 更换搓纸轮 |
| 无吸合声 | 进纸离合器故障 | 清洁 / 更换离合器 |
| 传感器灯常亮 / 不亮 | 传感器脏 / 卡滞 / 损坏 | 清洁 / 调整 / 更换传感器 |
| 纸盘不上升 | 提升电机 / 线束故障 | 检查电机与接线 |
| 频繁卡纸 | 搓纸组件老化 | 更换整套搓纸组件 |
六、预防建议
每 3–6 个月清洁一次搓纸轮 / 分离垫
使用70–80g 标准复印纸，避免薄纸 / 厚纸 / 受潮纸
纸盒不要装太满，导纸板要贴紧纸张
