理光 SPC360DNw 双面打印故障检修：第一面直接送出不反转（卡纸）
一、现场故障症状
双面打印时，纸张第一面打印完成后未反向送入双面纸路，而是直接被送出，最终导致卡纸故障。
二、故障原理分析

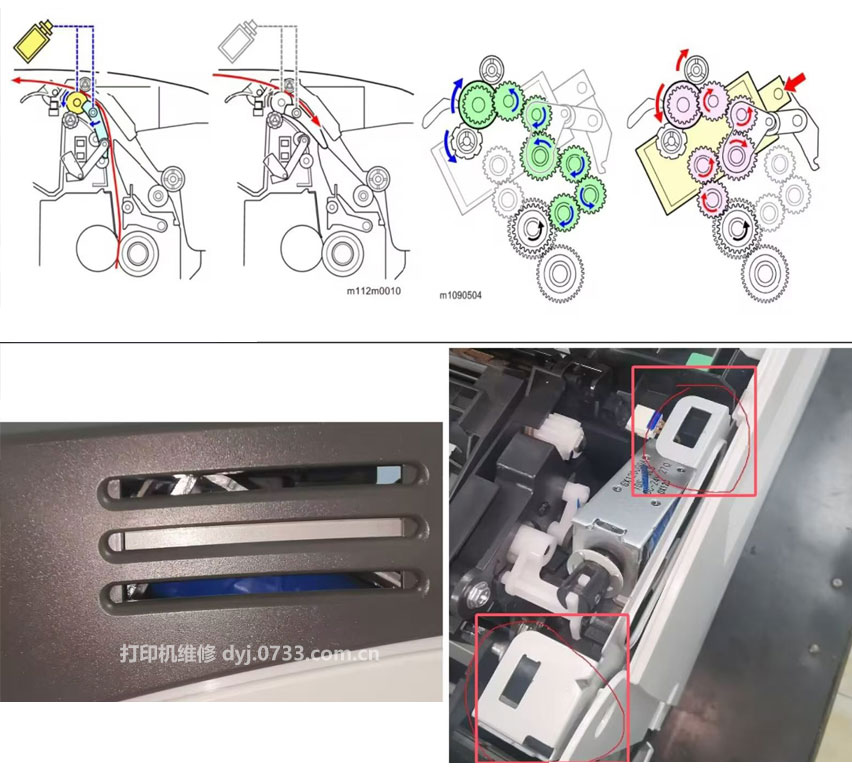

该机型双面打印功能由电磁铁（5804-46） 控制摆移齿轮组，进而实现双面反转辊换向及双面活门动作，以此切换纸路走向。
1、换向辊默认始终逆时针转动；
2、当电磁铁吸合时，反向辊切换为顺时针转动，纸张从上部翻转纸路送出一定长度；
3、电磁铁断开后，纸张才能正常送入机器内部上纸路，完成双面翻转动作。
三、检修措施与过程
1、检测电磁铁 5804-46：通电测试，确认电磁铁有正常吸合动作，排除电磁铁本身故障；
2、检查摆移齿轮组：手动触发动作，齿轮组运行灵敏，无卡滞、磨损情况；
3、观察与拆解检查：发现电磁铁铁芯上部与操作面壳体距离过近，拆解外壳后，查明操作面板支架存在下压变形，导致铁芯动作受阻。
四、解决方法与故障排除
将变形的操作面板支架矫正为 90 度，重新安装操作面板后开机测试。
矫正后电磁铁铁芯动作顺畅、动作幅度达标，双面翻转功能恢复正常，故障彻底排除。
